Mô tả sản phẩm

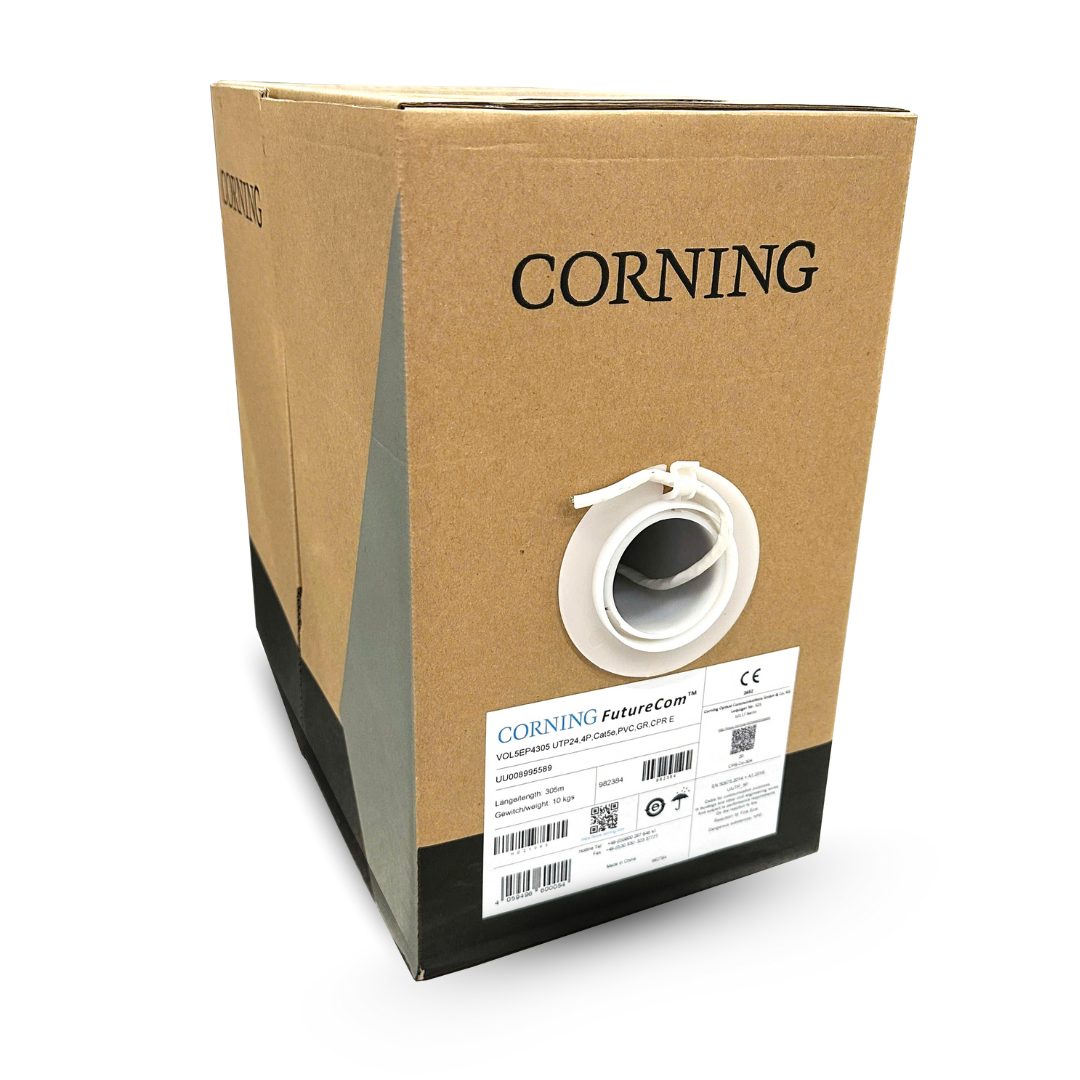

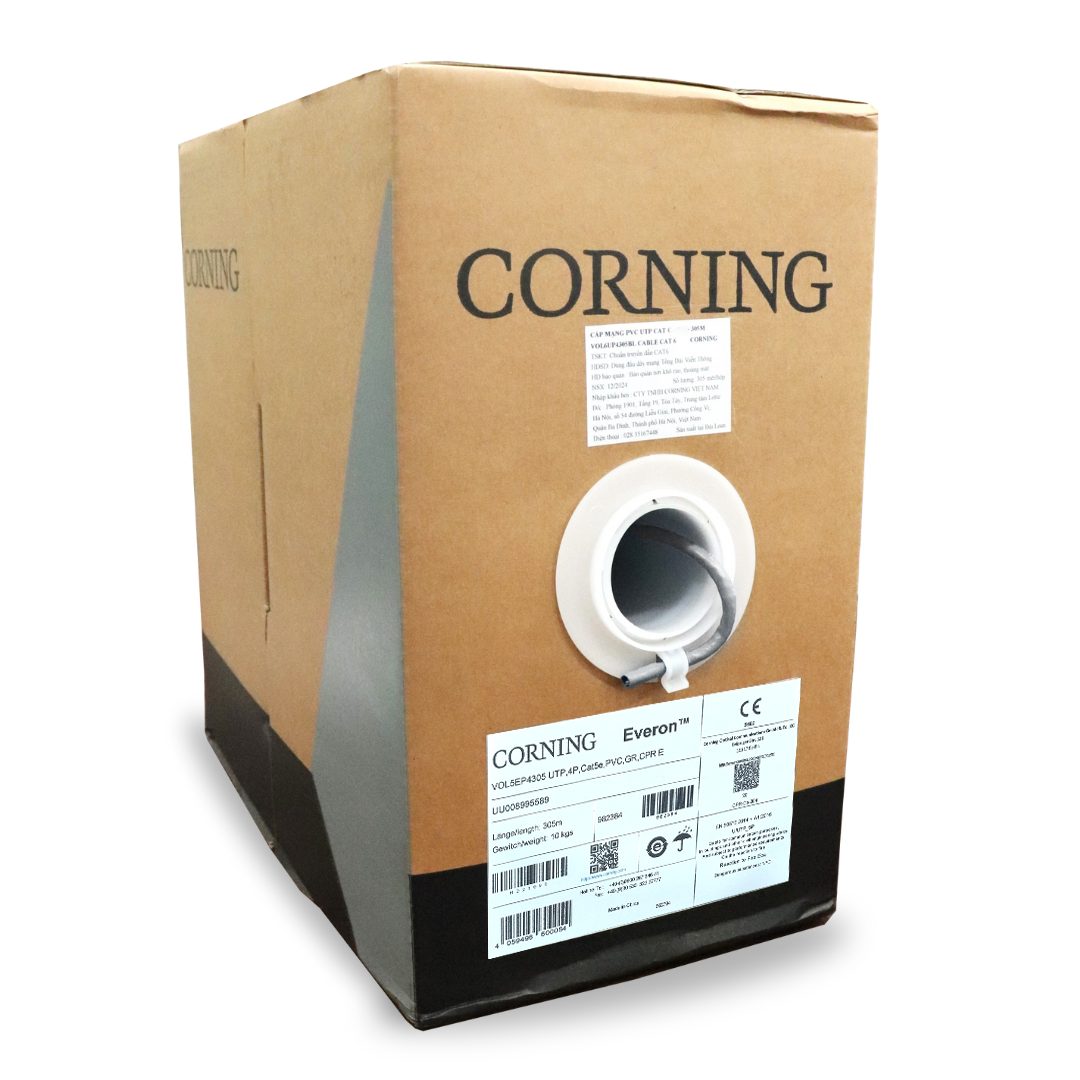

Cáp mạng Corning Cat.5e U/UTP là loại không chống nhiễu (U/UTP) với tiết diện lõi 24 AWG, có thể hoạt động ở tần số 200 MHz; thỏa mãn và vượt các yêu cầu về hiệu suất truyền dẫn theo tiêu chuẩn TIA/EIA 568-C.2 và ISO/IEC 11801.

Vỏ ngoài làm từ chất liệu PVC đáp ứng thử nghiệm cháy lan truyền theo IEC 60332-1; đáp ứng phản ứng với lửa theo CPR Eca; đáp ứng quy định an toàn RoHS. Cáp mạng Corning Cat.5e tương thích với các ứng dụng truyền dẫn tốc độ 10/100/1000 Mbps và yêu cầu về truyền PoE/PoE+/PoE++ theo IEEE 802.3.

Thông số kỹ thuật

ĐIỀU KIỆN MÔI TRƯỜNG
Nhiệt độ khi thi công	0°C – 50°C
Nhiệt độ khi vận hành	-20°C – 60°C
THÔNG SỐ CHUNG
Môi trường	Sử dụng trong nhà
Loại cáp	U/UTP, 4 đôi dây
Băng thông	200 MHz
Không halogen	Không
CẤU TẠO CÁP
Lõi cáp	Lõi đồng, AWG 24, hai lõi xoắn thành từng đôi
Chất liệu lớp cách điện	Nhựa PE cứng
Chất liệu vỏ bọc bên ngoài	PVC
Màu vỏ ngoài	Màu xám
ĐẶC TÍNH VỀ CƠ
Đường kính ngoài	4.9 mm
Bán kính uốn cong tối thiểu khi thi công	8 x Đường kính ngoài của cáp (trên mặt phẳng)
Lực kéo tối đa	80 N
Thử nghiệm cháy lan truyền	Chậm cháy theo IEC 60332-1-2 (cáp đơn)
ĐẶC TÍNH VỀ ĐIỆN
Tần số [MHz]	10 100 200
Suy hao thông thường [dB/100m]	6.0 19.5 28.0
Giá trị nhiễu xuyên âm đầu gần (NEXT) thông thường [dB/100m]	57.0 42.0 37.0
Độ lệch trễ truyền dẫn (Delay Skew)	45 ns/100m
Trễ truyền dẫn (Propagation Delay)	534 ns/100m
Điện trở cách điện	5000 MΩ*km
Tốc độ truyền	66 %
TIÊU CHUẨN
Tiêu chuẩn an toàn vật liệu dùng cho lắp đặt và sử dụng (RoHS)	Không chứa các chất độc hại theo RoHS 2011/65/EU
Tiêu chuẩn được phê duyệt	ISO/IEC 11801; EN 50173-1, ANSI/TIA-568-C-2
